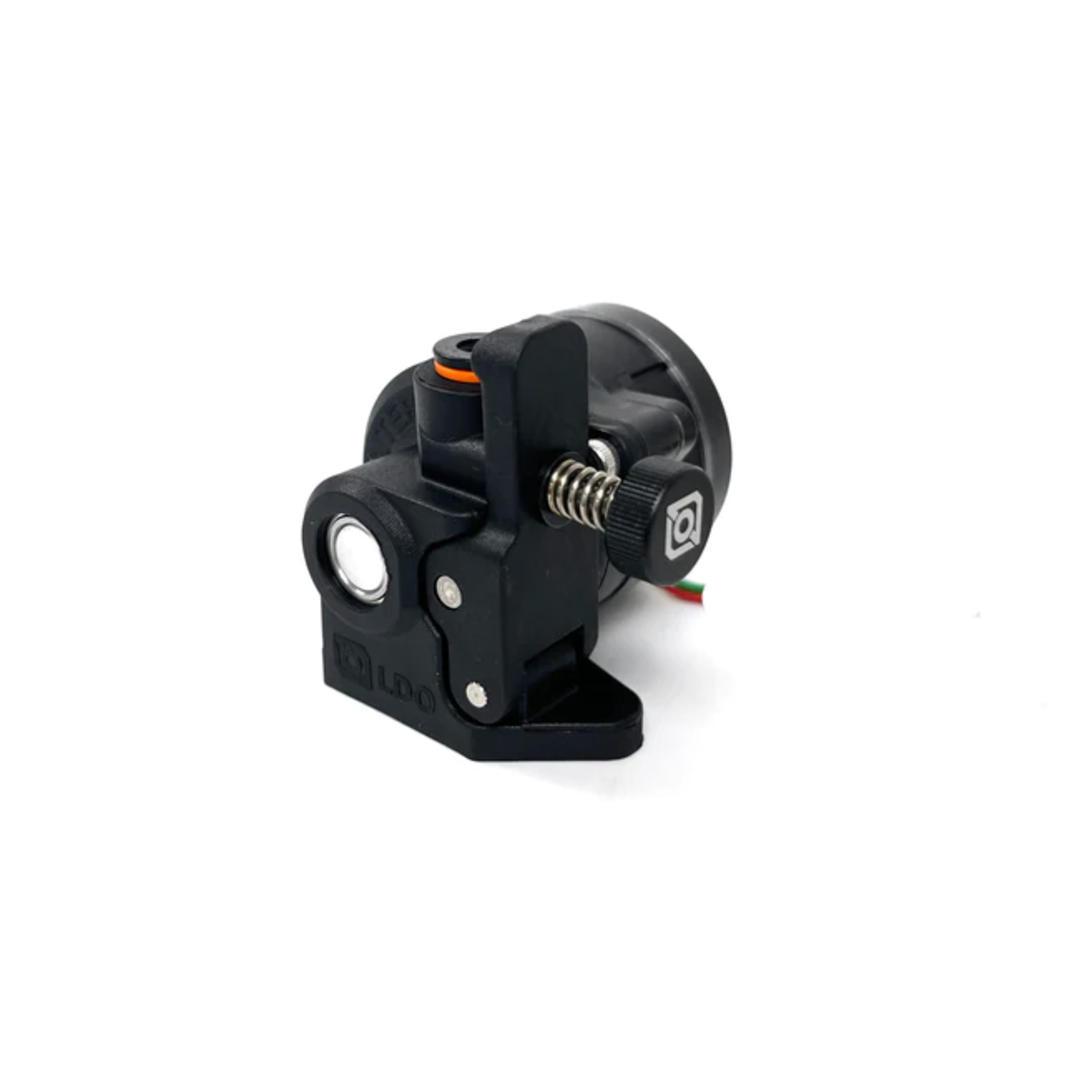

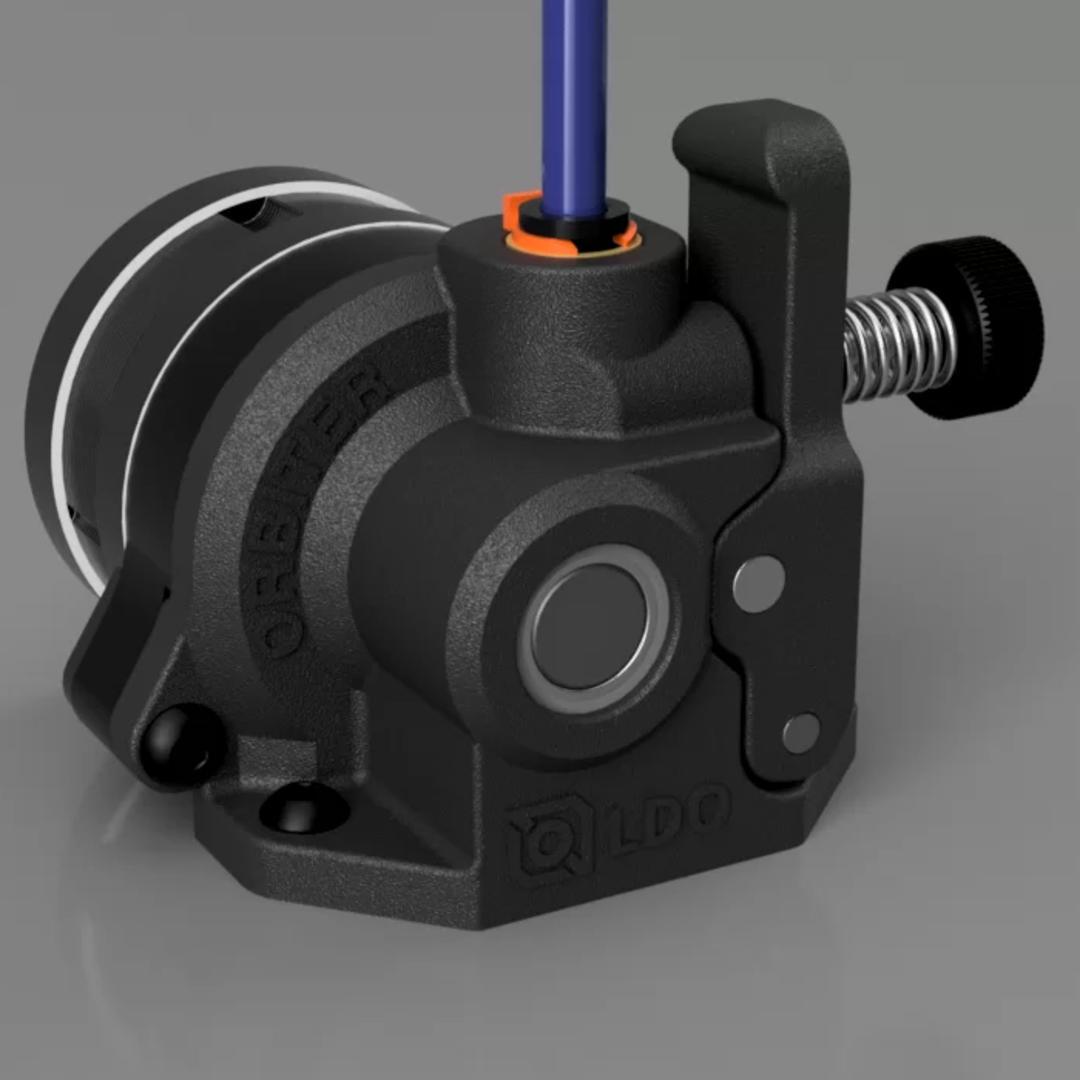

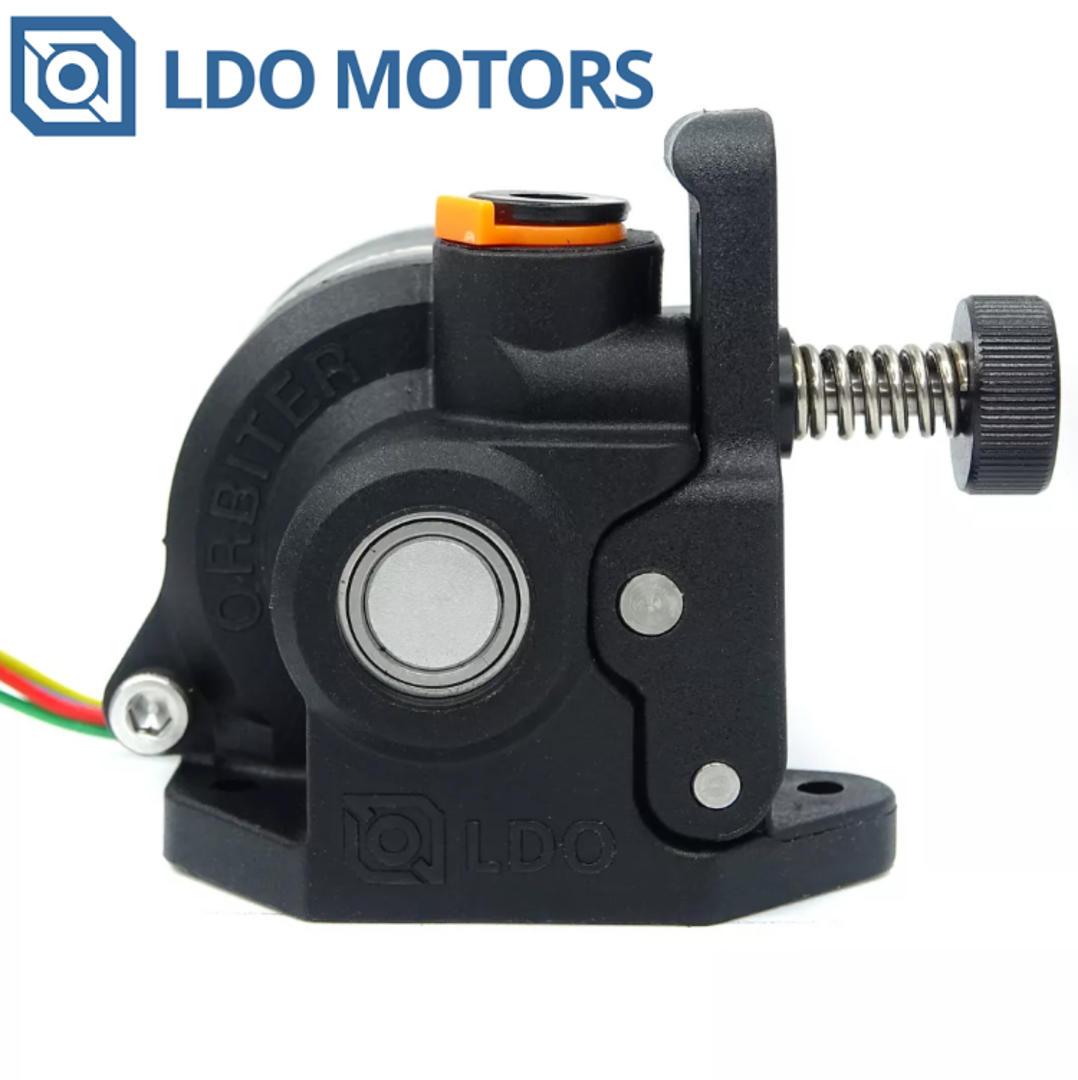

Orbiter V2.0 LDO Extrúder

Nový Orbiter v2.0 zdieľa svoj koncepčný design s Orbiterom v1.0 a 1.5, ale bol od nuly úplne prepracovaný a vylepšené všetky možné aspekty.

Slovami zákazníka: "Tento extrudér je jednoducho fantastický, so svojim šialeným úchopom, rýchlosťou a nízkou hmotnosťou, ale jediné mínus je to, že nemá systém rýchleho uvoľnenia, takže výmena vlákna môže byť ošemetná. Inak jednoducho radosť používať. Navyše motor LDO je vysokoteplotný, takže tento extrudér môžete naozaj tlačiť bez toho, aby ste sa o neho museli veľmi starať, údajne dimenzovaný na 180 ° C, čo je jednoducho crazy high"

Veľa nových a vylepšených konštrukčných prvkov:

• Kratšie kalené hnacie kolesá 11mm vs 15mm od Bondtech
• Hmotnosť znížená na ~135 gramov
• Menšie a kompaktnejšie rozmery (o 11,6 % kratšie)
• Nová konštrukcia motora ponúka ~40% zvýšenie sily extrúzie v reálnych podmienkach tlače a oveľa lepšiu akceleráciu

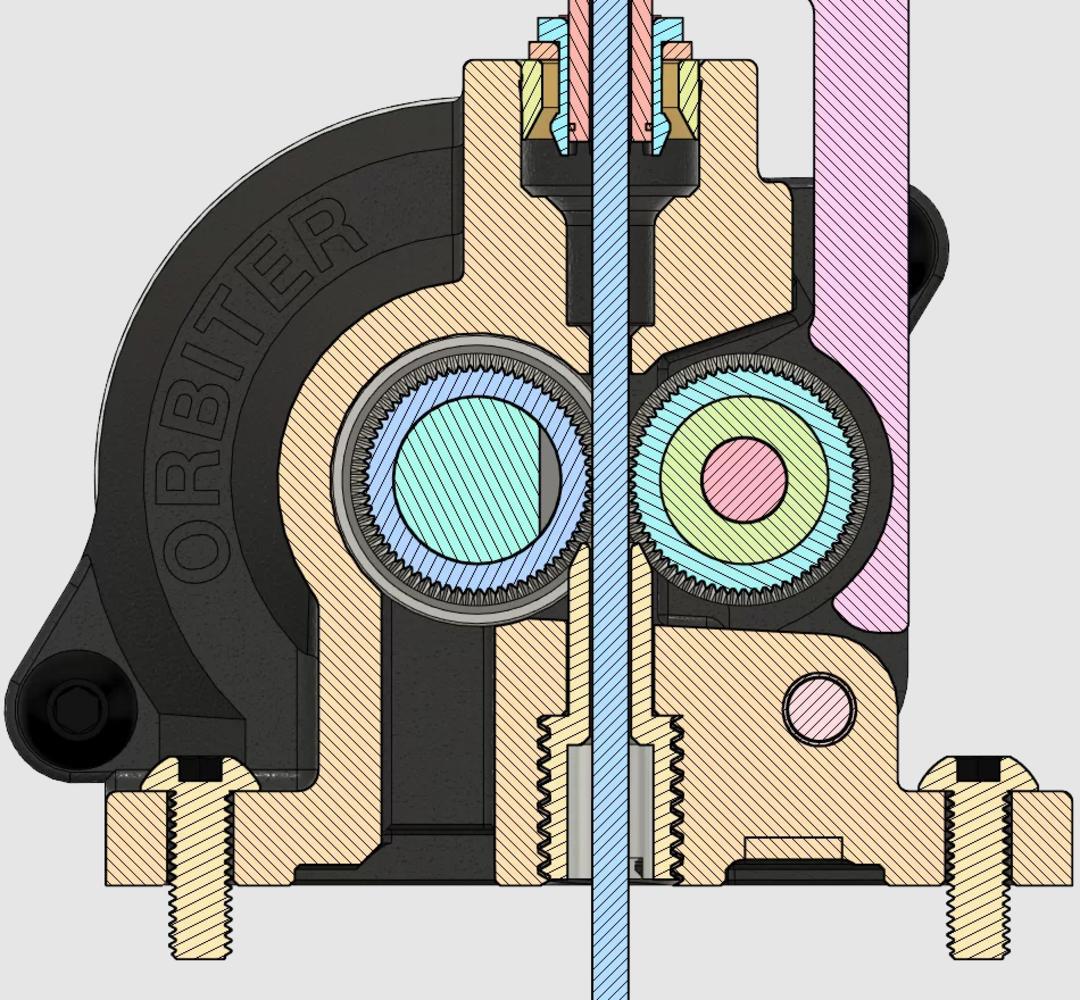

• Preklopené hnacie ozubené kolesá – dráha vlákna bližšie k stredu extrudéra pre vyváženejší dizajn a dokonalé prispôsobenie aj na delta tlačiarňach
• Výstupné vedenie vlákna z nerezovej ocele s vôľou 0,2–0,3 mm pre hnacie ozubené kolesá zaručí najlepšiu tlač TPU a extrémnu odolnosť proti opotrebovaniu pri použití abrazívnych filamentov.
• Kryty odolné voči vysokým teplotám, GPA12
• Obrobená objímka sekundárneho hnacieho kolesa - PEEK
• Napínací mechanizmus
• Montážne skrutky v línii s výstupnou cestou vlákna – zlepšenie tuhosti puzdra a jednoduchšia montáž
• Dokonale vyrovnaná dráha vlákna
• Nový menší a štýlovejší vstup pre PTFE.
• Poloha motora otočená o ďalších 10 stupňov pre ľahšiu údržbu a montáž
• Extrémne nízka vôľa ~0,06 mm
• Snímače vlákna (filament senzor) s funkciou automatického zavedenia a vybratia filamentu
• A mnoho ďalších malých zmien pre zlepšenie mechanickej presnosti a designu

Základné nastavenie:

• Kroky: 690 krokov/mm & 16 mikrokrokovania
• Max. okamžitá zmena rýchlosti (trhanie): 600 mm/min (RRF), 10 mm/s (Marlin) (odporúča sa 300/5)
• Predstih tlaku: 0,02~0,03s - nutné kalibrovať
• Zatiahnutie: 1~1,5mm - nutné kalibrovať
• Rýchlosť retrakcie: 120 mm/s, pri tlači TPU znížte na 30 mm/s
• Prúd motora: 1,2A Max alebo 0,85A RMS (LDO-36STH20-1004AHG)
• Max. zrýchlenie: 8000 mm/s2
• Normálna prevádzková teplota motora: 65-75°C

Kompletnú dokumentáciu, návody a nastavenia nájdete tu
