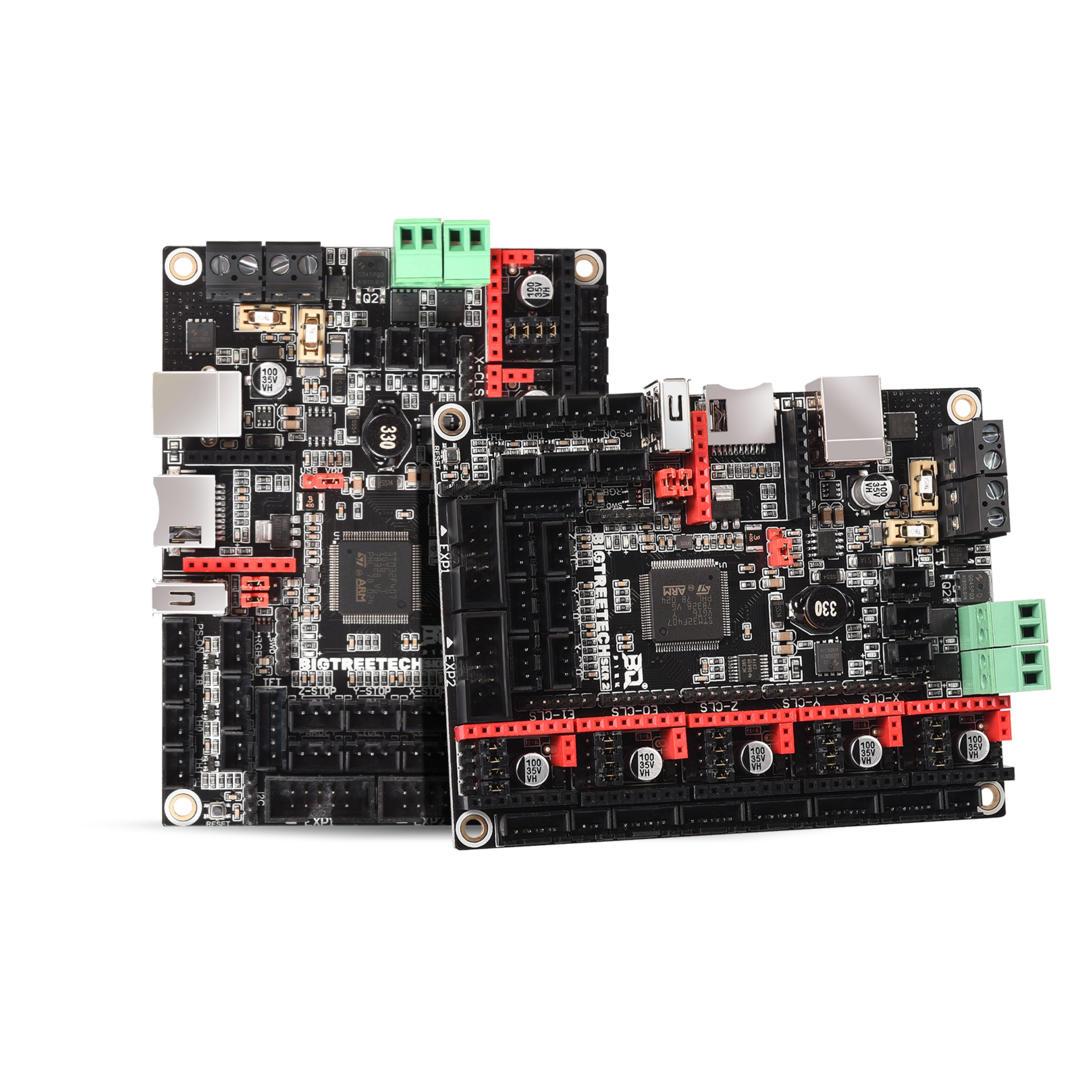

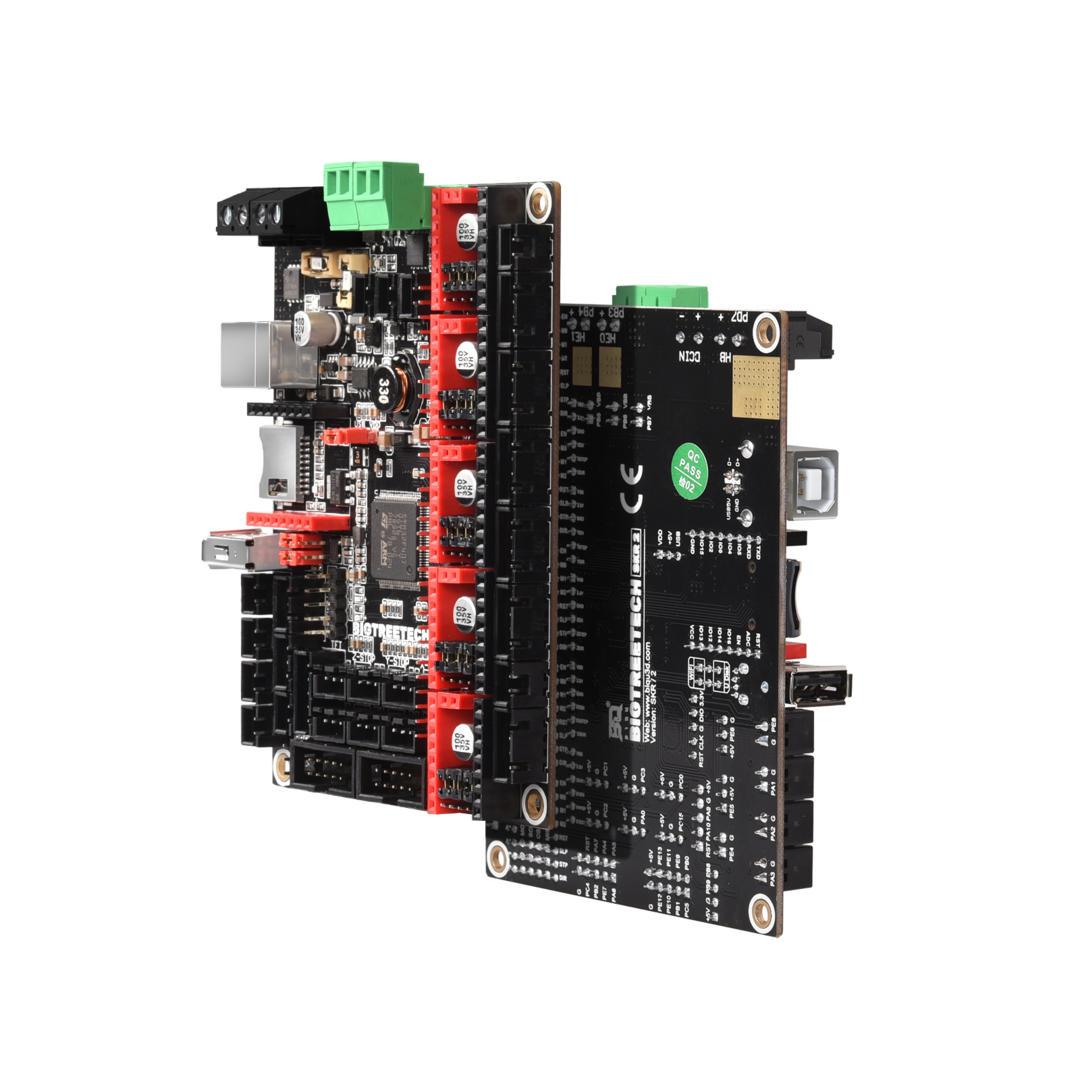

RIADIACA DOSKA / BIGTREETECH SKR 2 - 32bit

BIGTREETECH SKR 2 je nástupcom základných dosiek série SKR 1.4 a SKR 1.4 Turbo a má veľa nových funkcií. Táto univerzálna 32-bitová základná doska s výkonným procesorom ARM-Cortex-M4 s frekvenciou 168 Mhz je vhodná pre väčšinu 3D tlačiarní a ponúka veľa rozhraní a možností inovácie v porovnaní s väčšinou zabudovaných základných dosiek.

Základná doska je kompatibilná s open source softvérom RepRap a Marlin.

68 Mhz ARM-Cortex-M4 CPU

BIGTREETECH SKR 2 využíva 32-bitový čip z ARM Cortex-M4 série STM32F407VGT6 s jadrovou frekvenciou 168 MHz, ktorý ponúka dostatočný výkon na obsluhu aj tých najnáročnejších používateľských rozhraní a umožňuje tlač bez prerušovania.

AOZ1284PI-Power Regulator

Základná doska integruje Power Regulator AOZ1284PI, ktorý podporuje vstup 12-24 V a maximálny výstup 4A - dostačujúce na prevádzku externých komponentov, ako sú napríklad LED, a dokonca aj Raspberry Pi.

Aktualizácia firmvéru pomocou SD karty

Aktualizujte konfiguračný firmvér cez SD kartu. Táto metóda je jednoduchá, pohodlná a efektívna.

Kompatibilné rozhranie krokového ovládača: SPI, UART, STEP/DIR

Kompatibilné obrazovky:

• sériové dotykové obrazovky
• SPI dotykové obrazovky
• LCD displej (LCD12864)
• TFT dotykové obrazovky

Pripojenie ventilátora:

• 3 x ovládateľné PWM ventilátory
• 2 x normálne vetnilátory

Ostatné rozhrania:

• 5 x pripojenie krokového ovládača
• rozhranie WiFi modulu ESP8266 (ESP12S alebo ESP-07)
• modul detekcie výpadku napájania
• senzor filamentu
• rozhranie BLTouch
• RGB
• rozhranie s duálnou osou Z
• rozhranie ovládača Closed Loop
• I2C a SPI pre DIY úpravy
• SD, U disk a USB port

Kompatibilita

Táto základná doska je vhodná pre väčšinu 3D tlačiarní, ako napríklad:

• Creality Ender 3, Ender 3 Pro, Ender 5, Ender 5 Pro, CR-10, CR-10S
• Anet A6, A8
• Tronxy X5S
• Anycubic Kossel, Mega, Mega S, Mega X
• BIQU B1
• Artillery Sidewinder X1

Ďalšie vlastnosti:

• anti-reverse stepper-driver protection
• ochrana proti prehriatiu
• chránené pripojenia termistorov
• 32-bitová základná doska
• TMC Diag jumpers
